Hollow Metal Doors

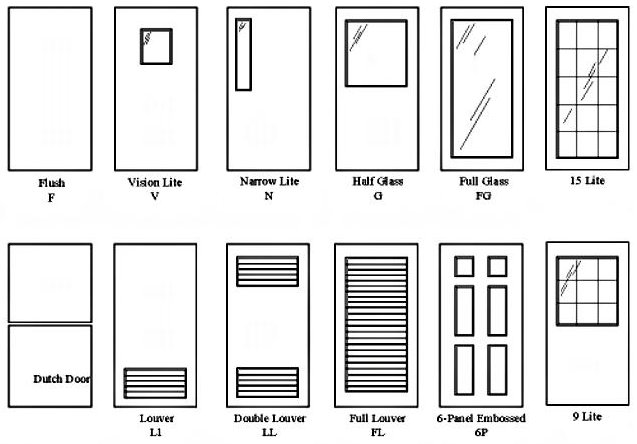

Elevations

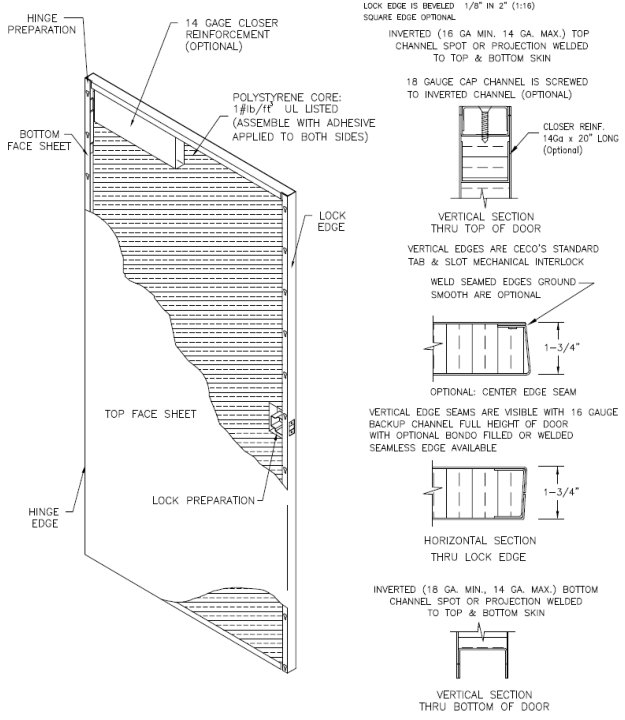

Detail
Sizes In-Stock
2068 18ga
2468 18ga
2668 18ga
2868 18ga
21068 18ga
3068 18ga
3468 18ga
3668 18ga
3868 18ga
4068 18ga
2468 18ga
2668 18ga
2868 18ga
21068 18ga
3068 18ga
3468 18ga
3668 18ga
3868 18ga
4068 18ga
2070 18ga
2470 18ga
2670 18ga
2870 18ga
21070 18ga
3070 18ga
3470 18ga
3670 18ga
3870 18ga
4070 18ga
2470 18ga
2670 18ga
2870 18ga
21070 18ga
3070 18ga
3470 18ga
3670 18ga
3870 18ga
4070 18ga
3080 18ga
4080 18ga
4080 18ga
---------------------------------------------------------------------------------------------------
Hollow Metal Frames

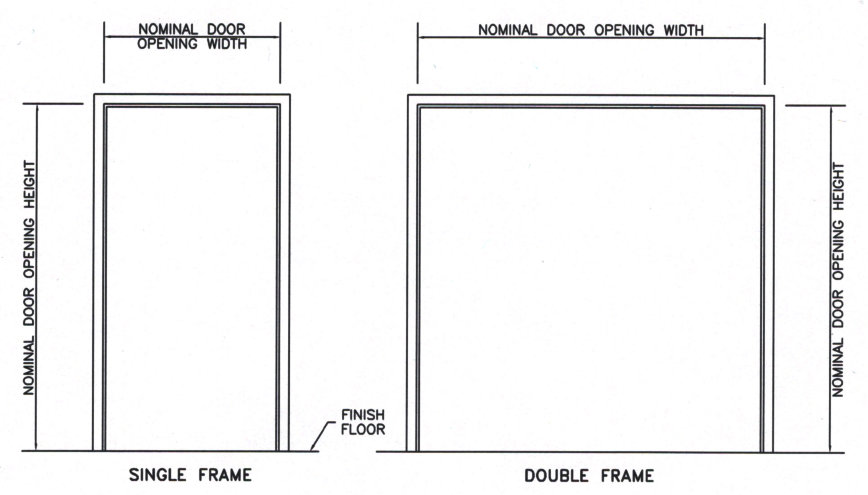

Elevations
Sizes In-Stock
Masonry with 2" or 4" Head
6'8" x 4-3/4" 16ga6'8" x 5-5/8" 16ga
6'8" x 5-3/4" 16ga
6'8" x 6-3/4" 16ga
6'8" x 7-3/4" 16ga
6'8" x 8-3/4" 16ga
Masonry with 2" or 4" Head
7'0" x 4-3/4" 16ga7'0" x 5-5/8" 16ga
7'0" x 5-3/4" 16ga
7'0" x 6-3/4" 16ga
7'0" x 7-3/4" 16ga
7'0" x 8-3/4" 16ga
Masonry with 2" or 4" Head
8'0" x 5-3/4" 16ga8'0" x 5-3/4" 16ga
Drywall with 2" Head
6'8" x 5-5/8" 16ga6'8" x 5-7/8" 16ga
6'8" x 6-3/4" 16ga
6'8" x 8-1/4" 16ga
Drywall with 2" Head
7'0" x 5-5/8" 16ga7'0" x 5-7/8" 16ga
7'0" x 6-3/4" 16ga
7'0" x 8-1/4" 16ga
Head Widths
2'0" 3'0" 4'0"2'4" 3'4" 5'0"
2'6" 3'6" 6'0"
2'8" 3'8" 7'0"
----------------------------------------------------------------------------------------------------
Rough Opening Dimensions
Welded
A) Add 4" to width of door (e.g., 3'0" + 4")B) Add 2" to height of door for frames w/2" head
C) Add 4" to height of door for frames w/4" head
Knock-Down Drywall
A) Add 2" to width of door (eg., 3'0" + 2")B) Add 1" to height of door for frames w/2" head
Knock-Down Case Open
A) Add 2 3/4" to width of door (eg., 3'0" + 2 3/4")B) Add 3/4" to height of door for frames w/2" head
----------------------------------------------------------------------------------------------------
Frame Installation

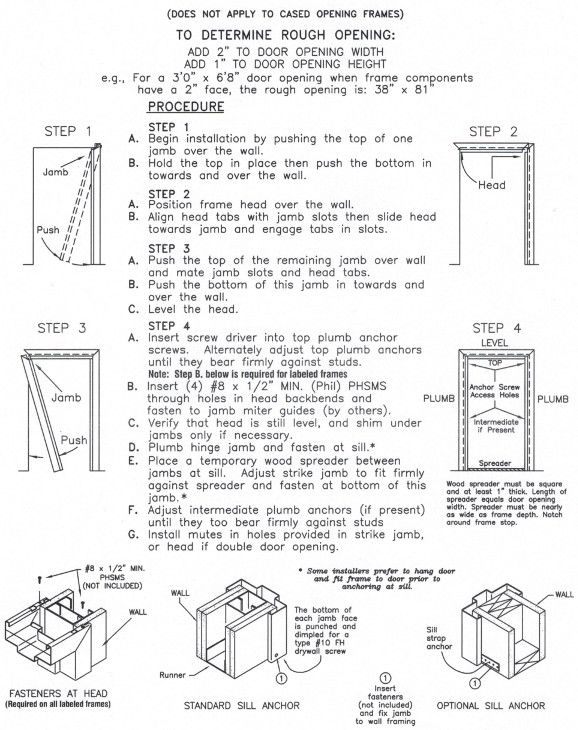

KD Drywall
---------------------------------------------------------------------------------------------------

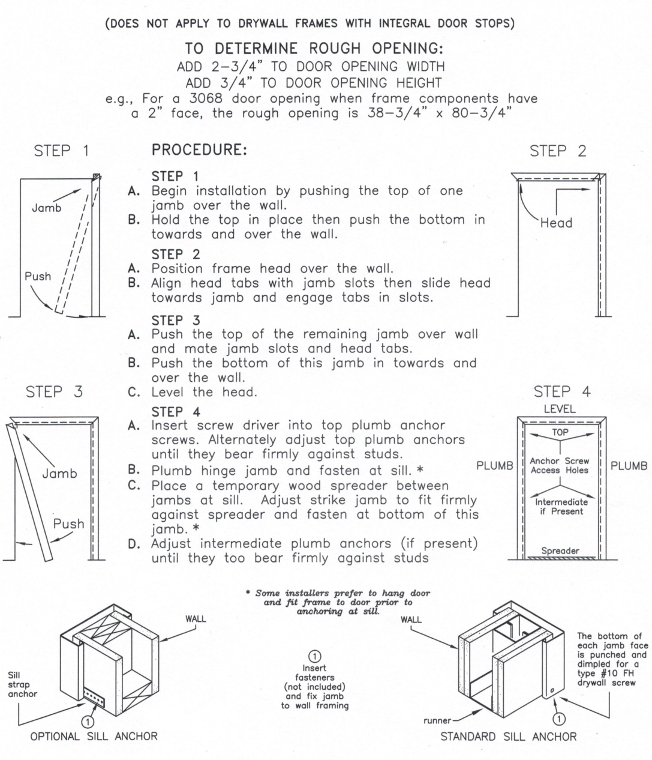

KD Case Open
----------------------------------------------------------------------------------------------------
Anchors
